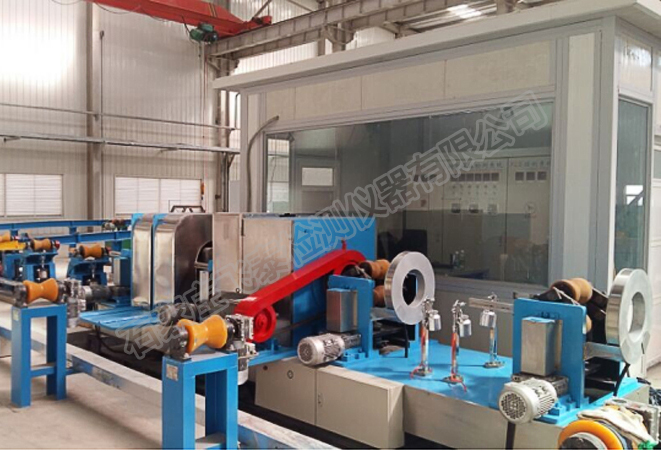

石油管漏磁自動探傷機-在線無損檢測設備-石家莊飛泰

目前國際上先進無損檢測方法是漏磁法。它對很小的缺陷具有很高的靈敏度，能有效檢測夾雜、折疊、裂紋、孔洞、橫向傷、縱向傷、疲勞、油管內壁偏磨、油管壁厚變薄等細小缺陷，而且檢測速度快、無污染，可實現檢測的全自動化，采用計算機顯示屏顯示檢測曲線，自動報警，打標記。

飛泰生產的漏磁探傷檢測設備主要用于對無縫鋼管、彈簧鋼棒料、石油套管、油管、空心抽油桿、抽油桿、鉆桿等鐵磁性材料進行高速、動態的無損檢測。該產品是機械、電子一體化的大型檢測設備，它綜合了材料、自動化、計算機控制等多學科技術，利用直流漏磁法技術對鐵磁性材料進行無損檢測。

設備主要參數

主機功率：380v,10kw

用氣量：0.5立方/小時

主機重量：5000kg

主機外形最大尺寸：3.4m(長)x1.0m(寬)x1.6m(高)

主機占地：6m(長)x2m(寬),其中包含退磁機1.2m(長)x1.0m(寬)占地

上料線占地：10m(長)x4m(寬);下料線占地：10m(長)x4m(寬)

技術性能指標

1、規格：￠60mm--￠89mm的鋼管（混檢）；

2、誤報率：0

3、漏檢率：0

4、檢測覆蓋率：≥120%（≥20%的重復覆蓋面）

5、信噪比：S/N>≥20(dB)

6、打標：對缺陷鋼管判廢打標，并自動分選好料、廢料。

7、退磁程度：≤5Gs；

8、連續工作24小時，性能參數穩定；

9、檢測速度：20-30m/min；

10、管端檢測盲區：≤180mm（直管體）；

11、主機配置:臺灣研華工控主機，22英寸液晶顯示。

12、軟件：數字化軟件隨機配置、免費升級，并提供終身免費升級與維護

13、探頭壽命：每副探頭保證在100萬米以上，探頭不接觸油管。

14、精度：橫向傷、縱向傷以N5缺陷為標準。

15、打印功能：自動生成電子版探傷報告，

16、噪音：≤58分貝

17、整機設備小于10Kw

設備主要優勢

1、鋼管旋轉前進是靠兩個圓輪驅動，圓輪包膠，這樣能保證鋼管運行可靠，平穩，噪音小，不會出現打滑、卡管現象。

2、檢測探頭前有吶叭口，耐磨片等部分，一方面可以最大限度減小盲區，另一方面增加探頭使用壽命。

3、檢測不同管徑的鋼管(￠60mm—89mm)不用更換探頭（縱向、橫向）。通過主機上的紅外頭，識別管徑，發信號給工控機，再由單片機驅動各項機械動作。使用起來方便、快捷，實現不同規格的油管混檢。

4、檢測軟件數字化，檢測曲線圖形上橫坐標以m為單位表示缺陷在鋼管的位置，可以實現缺陷準確定位；縱坐標以mm為單位表示缺陷的深度，可以實現缺陷的近乎定量，偏差不超過10%。

5、探傷油管四級分選：分成一級（優質）、二級（合格）、三級（次品）、四級（廢品）。
