中厚鋼板超聲自動探傷設備-探傷檢測解決方案

 鋼板超聲探傷檢測方法

       超聲波在鋼板中傳播的頻率為1-5MHz，具有良好的方向性，能量損失小，傳播距離大，穿透能力強，特別適合做鋼板探傷；超聲波在鋼板中傳播，遇界面產生反射、折射或波型轉換，通過測量超聲波在鋼板中界面間的傳播時間可以得到界面間的距離，即測厚。超聲波在鋼板中，缺陷的存在將造成超聲波不連續，從而造成聲阻抗的不一致，因此超聲波在兩種不同聲阻抗的介質的交界面上將會發生反射，反射回來的能量的大小與交界面兩邊介質聲阻抗的差異和交界面的取向、大小有關。我們通過分析反射回來的能量波形，可以得到缺陷的類型、位置及大小，即探傷。超聲波探傷對提高國內冶金行業中厚鋼板品種開發能力、提高產品質量以及生產檢驗?zāi)芰?，開發高附加值的鋼板產品有非常顯著的作用。

鋼板超聲探傷設備的選擇

在我國，鋼板特別適合用超聲波做內部質量檢測，超聲波探傷分兩種方法，一種是手工探傷，大多為小型鋼板廠使用，手工探傷就是使用手持式超聲波探傷儀進行探傷，這種探傷的優點是探傷成本低，，缺點是探傷效率慢，探傷結果會由探傷人員的技術與主觀因素造成偏差；另一種是自動探傷，多為大型鋼板廠使用，這種探傷是使用超聲自動探傷設備檢測，優點是探傷快、探傷準、檢測標準多，缺點是設備價格昂貴。

中厚鋼板超聲自動探傷設備

      飛泰檢測的中厚鋼板超聲自動探傷設備可以為碳素鋼、低合金鋼、合金結構鋼、工程機械用鋼、壓力容器鋼做成的鋼板進行探傷檢查。中厚鋼板超聲自動探傷設備顧名思義不適合做薄鋼板探傷，只適合做中厚鋼板探傷，設備自動化程度高，能自行設置探傷速度，自動檢測鋼板位置、鋼板寬度和板邊位置，自動根據鋼板實際位置和鋼板頭尾情況起落探頭，自動顯示記錄檢測結果，并且在檢測時實時對所有探頭的耦合情況進行監視，確保檢測、記錄穩妥有效；檢測軟件記錄的缺陷的缺陷誤差小于±10mm。

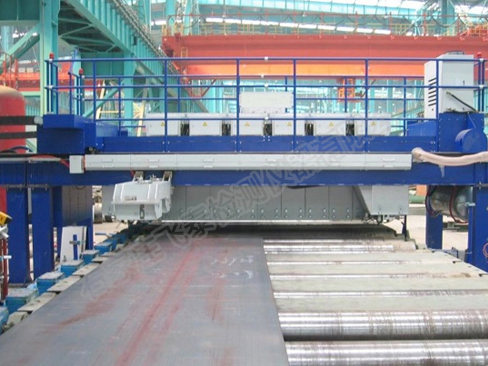

飛泰中厚鋼板超聲自動探傷設備

2022年咨詢飛泰檢測客服免費提供上門服務，免費提供探傷解決方案，免費設計圖紙！
