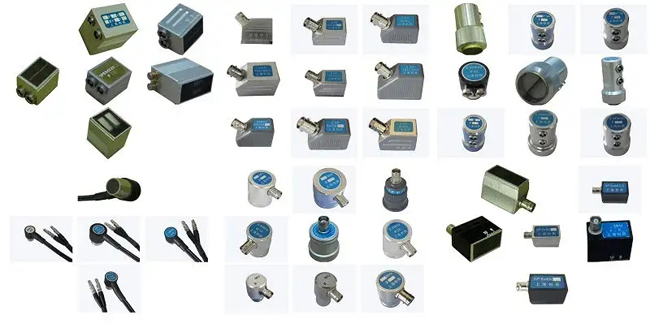

超聲波探傷儀的探頭種類很多，根據波形不同，可分為縱波探頭、橫波探頭、表面波探頭、板波探頭等。根據耦合方式分為接觸式探頭和液（水）浸探頭。根據波束分為聚焦探頭與非聚焦探頭。



1.接觸式縱波直探頭
直探頭用于發射垂直于探頭表面傳播的縱波，以探頭直接接觸工件表面的方式進行垂直入射縱波檢測，簡稱縱波直探頭。直探頭主要用于檢測與檢測面平行或近似平行的缺陷，如板材、鍛件檢測等。



2.接觸式斜探頭
接觸式斜探頭可分為縱波斜探頭跟橫波斜探頭、表面波探頭、蘭姆波探頭及可邊角探頭等。

縱波斜探頭利用小角度的縱波進行缺陷檢測，或在橫波衰減過大的情況下，利用縱波穿透能力強的特點進行縱波斜入射檢測。使用時應注意工件中同時存在的橫波的干擾。

橫波斜探頭實際上是直探頭加斜楔組成的。主要用于檢測與檢測面成一定角度的缺陷，如焊縫檢測等。

表面波探頭入射角需在產生瑞麗波的臨界角附近，表面波探頭用于對表面或近表面缺陷進行檢測。表面波探頭的結構與橫波斜探頭一樣，唯一的區別是斜楔塊角度不同。

蘭姆波探頭的角度根據板厚、頻率和所選定的蘭姆波模式而定，主要用于薄板中缺陷的檢測。

可變角探頭的入射角是可變的，轉動壓電晶片可使入射角連續變化，一般變化范圍為0℃-70℃，可實現縱波、橫波、表面波、蘭姆波檢測。



3.雙晶探頭
雙晶探頭有兩塊壓電晶片，一塊用于發射超聲波，另一塊用于接收超聲波，中間夾有隔聲層，根據入射角不同，分為雙晶縱波探頭和雙晶橫波探頭。

4.接觸式聚焦探頭
聚焦探頭種類較多，根據焦點形狀不同分為點聚焦和線聚焦。點聚焦的理想焦點為一點，其聲透鏡為球面；線聚焦的理想焦點為一條線，其聲透鏡為柱面。根據耦合情況不同分為水浸聚焦與接觸聚焦。水浸聚焦以水為耦合介質，探頭不與工件直接接觸。
