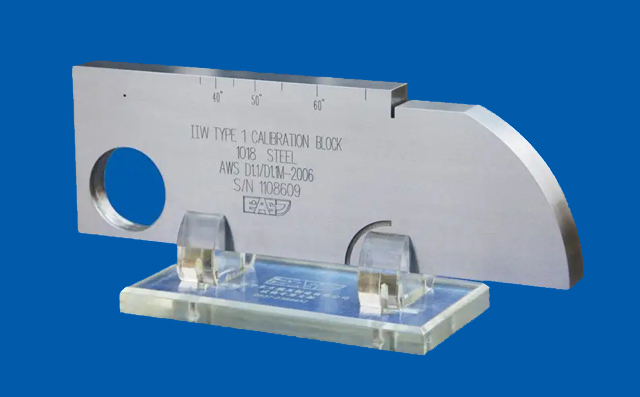

對比試塊的基本要求
對比試塊材料的透聲性、聲速、聲衰減等應盡可能與被檢工件相同或相近。一般情況下，對比試塊材料盡可能與被檢工件相同或相近。低合金鋼、碳鋼和工具鋼的聲性能相差不大，以一種材料來制作對比試塊基本可以代用。但不銹鋼、鈷基合金應采用工件本身的材料來制作。制作時應保證材料均勻、無雜志、無影響使用的缺陷。



對比試塊的外形應盡可能簡單，并能代表被檢工件的特征；對比試塊厚度應與被檢工件的厚度要相對應；對比試塊粗糙度度與被檢工件相同或相近。如果涉及兩種或兩種以上不同厚度部件焊接接頭的檢測，對比試塊的厚度應由其最大厚度來確定。對比試塊一般采用人工反射體，常用的人工反射體有長橫孔、短橫孔、恒通孔、平底孔、V型槽和其他線切割槽等。



加工好的試塊應測試其外形尺寸公差，并采用硅橡膠覆型的方法觀測孔底的形狀和尺寸誤差。對于成套距離幅度試塊，也需要測試其距離幅度曲線。



常用對比試塊
JB/T 4730.3—2005標準中規(guī)定和采用的對比試塊主要有：
1.鋼板橫波檢測對比試塊。
2.無縫鋼管橫波檢測用對比試塊：縱向人工缺陷試塊、橫向人工缺陷試塊。
3.鍛件橫波檢測對比試塊。
4.T型焊接接頭超聲檢測對比試塊。
5.聲能傳輸損耗超聲檢測對比試塊。
6.鋁焊接接頭超聲檢測對比試塊。
7.鋁及鋁合金壓力管道和管子焊接接頭超聲檢測對比試塊。
8.鋼制壓力管道和管子焊接接頭超聲檢測對比試塊。
